Mae cysylltydd LC deublyg yn un o'r mathau o gysylltwyr ffibr optig a ddefnyddir fwyaf mewn rhwydweithiau modern. Fe'i cewch ar baneli clytiau ffibr, trosglwyddyddion SFP/SFP+, switshis menter, rhwydweithiau storio, a systemau ceblau canolfannau data. Mae ei ddyluniad ferrule cryno 1.25 mm yn caniatáu dwysedd porthladd uchel, a dyna pam ei fod yn parhau i fod yn ddewis safonol ar gyfer dwy ddolen optegol ffibr.

Ond mae dewis cebl ffibr LC dwplecs yn golygu mwy na pharu siâp y cysylltydd. Mae angen i chi hefyd ystyried y math o ffibr, math o sglein, polaredd, sgôr siaced, strwythur cebl, cydnawsedd traws-dderbynnydd, a'r amgylchedd gosod ffisegol. Mae'r canllaw hwn yn cerdded trwy bob un o'r penderfyniadau hyn ac yn esbonio sut i osgoi'r camgymeriadau mwyaf cyffredin.

Beth yw cysylltydd LC Duplex?

Mae cysylltydd LC deublyg yn paru dauCysylltwyr ffibr LCi mewn i un cynulliad. Mae un dolenni ffibr yn trosglwyddo (Tx) a'r dolenni eraill yn derbyn (Rx), gan alluogi cyfathrebu optegol deublyg llawn lle mae data'n teithio i'r ddau gyfeiriad ar yr un pryd.

Mae'r teulu cysylltydd LC wedi'i ddiffinio o danIEC 61754-20, sy'n cwmpasu rhyngwynebau simplecs a deublyg, cynwysyddion dyfeisiau gweithredol, geometreg wyneb pen PC ac APC, a'r ffurwl 1.25 mm enwol a ddefnyddir mewn cymwysiadau ffibr gwydr. Yn ymarferol, mae hyn yn golygu bod cysylltwyr LC deublyg yn gryno, yn hawdd eu clicio, ac yn addas iawn ar gyfer offer dwysedd uchel porthladdoedd.

Sut Mae Cebl Ffibr Duplex LC yn Gweithio?

Mae cebl ffibr LC deublyg yn cynnwys dau ffibr optegol y tu mewn i un cynulliad cebl, wedi'u trefnu fel pâr trosglwyddo a derbyn. Mae un ffibr yn cario'r signal o Ddyfais A i Ddychymyg B, tra bod y llall yn cludo'r signal dychwelyd o Ddyfais B yn ôl i Ddychymyg A. Y paru hwn yw'r hyn sy'n gwneud polaredd yn hollbwysig: os na chaiff y llwybrau Tx a Rx eu croesi'n gywir rhwng pwyntiau terfyn, ni fydd y cyswllt yn dod i fyny, hyd yn oed os yw'r ddau gysylltydd yn eistedd yn llawn.

Cydrannau Allweddol Cysylltydd LC Deublyg

Mae deall y strwythur ffisegol yn helpu yn ystod gosod a datrys problemau. Mae cysylltydd LC deublyg yn cynnwys ferrules sy'n dal ac yn union alinio'r pennau ffibr, corff cysylltydd sy'n amddiffyn y mecaneg fewnol, mecanwaith clicied sy'n cloi'r cysylltydd i mewn i'r porthladd addasydd neu drawsgludwr, clip deublyg sy'n cadw'r ddau gysylltydd LC wedi'u paru, a chist sy'n amddiffyn y cebl i bwynt trosglwyddo'r cysylltydd. Mae'r ferrule bach 1.25 mm yn rheswm allweddol bod cysylltwyr LC yn dominyddu amgylcheddau clytio trwchus-mae cysylltwyr llai yn golygu mwy o borthladdoedd fesul uned rac o'i gymharu â fformatau mwy felCysylltwyr SC.

LC deublyg yn erbyn Simplex LC vs SC vs MPO/MTP: Pa Un Sydd Ei Angen Chi?

Mae gwahanol fformatau cysylltydd yn datrys problemau ceblau gwahanol. Mae dewis yr un anghywir yn arwain at wastraffu amser a chysylltiadau anghydnaws.

Simplex LCyn defnyddio un ffibr ac un cysylltydd LC ar bob pen. Fe'i defnyddir ar gyfer dolenni unffordd, modiwlau BiDi (deugyfeiriadol) sy'n trosglwyddo ac yn derbyn ar donfeddi gwahanol dros un ffibr, a chysylltiadau monitro arbenigol. Os yw'ch trosglwyddydd yn fodiwl SFP dau-ffibr safonol, ni fydd simplex LC yn gweithio.

LC deublygyn defnyddio dau ffibr wedi'u paru ar gyfer Tx a Rx. Dyma'r cysylltydd safonol ar gyfer SFP, SFP +, SFP28, a llawer o fodiwlau transceiver SFP56. Dewiswch LC deublyg ar gyfer unrhyw -bwynt ffibr-i-nodwedd nodweddiadol mewn canolfan ddata, LAN menter, neu asgwrn cefn campws.

SC Duplexhefyd yn cario dau ffibr ond yn defnyddio corff cysylltydd gwthio -tynnu mwy. Mae SC yn parhau i fod yn gyffredin mewn rhwydweithiau menter hŷn, amgylcheddau telathrebu, a lleoliadau FTTH. Os ydych chi'n gweithio gyda hen offer neu derfynellau llinellau optegol gradd telathrebu, efallai y bydd eu hangen arnoch chi o hydCeblau APC SC.

MPO/MTPmae cysylltwyr yn cario 8, 12, 16, neu 24+ ffibrau mewn un ffurwl. Maent wedi'u cynllunio ar gyfer opteg gyfochrog a cheblau cefnffyrdd cyfrif ffibr uchel. Mae llawer o fodiwlau cyrhaeddiad byr 40G, 100G, 400G, ac 800G yn nodiRhyngwynebau MPO/MTPyn hytrach na LC deublyg. Gwiriwch y daflen ddata transceiver bob amser cyn cymryd y bydd LC deublyg yn gweithio ar gyflymder uwch. I gael cymhariaeth fanwl o fathau o gysylltwyr MPO, gweler yCanllaw dewis MTP vs MPO.

Pa Fath o Gebl Ffibr Duplex LC Ddylech Chi Ddewis?

Nid yw pob cebl LC deublyg yr un peth. Mae'r dewis cywir yn dibynnu ar ddwysedd rac, gofynion perfformiad optegol, yr amgylchedd ffisegol, a pha mor aml y bydd ceblau'n cael eu trin.

Cebl Patch LC Duplex Safonol

LC deublyg safonolcebl clwtyn defnyddio strwythur zipcord gyda dwy linyn ffibr ar wahân wedi'u cysylltu â siaced fflat. Dyma'r math mwyaf cyffredin ac mae'n gweithio'n dda ar gyfer newid-i-glytio-dolenni panel, cysylltiadau gweinydd i-newid cysylltiadau, a chlytio LAN menter cyffredinol. Mae'r ddau linyn yn hawdd eu hadnabod yn weledol, sy'n symleiddio gwirio polaredd yn ystod y gosodiad.

Dewiswch LC dwplecs safonol pan fydd gan eich rac ddigon o le a'ch bod am gael dull adnabod cebl syml. Osgowch ef pan fo dwysedd rac yn uchel iawn a swmp cebl yn cyfyngu ar lif aer.

Cebl LC Uniboot

Mae cebl uniboot LC yn cario'r ddau ffibr y tu mewn i siaced crwn sengl, gan leihau diamedr cebl yn sylweddol o'i gymharu â zipcord. Mewn gosodiadau rhesel ar frig trwchus lle mae dwsinau o borthladdoedd SFP yn eistedd ochr yn ochr a cheblau yn pentyrru'n dynn y tu ôl i'r switsh, mae ceblau uniboot yn lleihau swmp, yn gwella llif aer, ac yn ei gwneud hi'n haws olrhain cysylltiadau unigol.

Dewiswch uniboot LC pan fydd dwysedd rac a rheoli llif aer yn bryderon mwy na gwahanu llinyn gweledol. Mae rhai dyluniadau uniboot hefyd yn cefnogi teclyn-gwrthdroi polaredd rhad ac am ddim, a all arbed amser wrth gywiro cyfeiriadedd Tx/Rx yn y maes.

Cebl LC arfog

Mae cebl LC deublyg arfog yn ychwanegu haen o amddiffyniad mecanyddol -gwain metel rhychog yn nodweddiadol-o amgylch y ffibr. Mae hyn yn amddiffyn rhag malu, plygu damweiniol, difrod cnofilod, a thrin garw.

Dewiswch LC arfog ar gyfer amgylcheddau diwydiannol, rhediadau cebl dan do agored, cysylltiadau dros dro y gellir eu camu ymlaen neu eu symud yn aml, ac unrhyw leoliad lle mae cortynnau clwt safonol yn wynebu risg ffisegol.

Cebl LC Colled Isel Ultra

Mae ceblau dwplecs colled isel iawn yn cael eu cynhyrchu gyda goddefiannau tynnach i'w lleihaucolled mewnosodar bob pwynt cyswllt. Gallai cysylltiad LC UPC nodweddiadol gyflwyno 0.2-0.3 dB o golled; gall cysylltydd colled isel iawn dorri hynny i 0.1 dB neu lai.

Dewiswch LC colled isel iawn pan fydd eich cyllideb cyswllt yn dynn-er enghraifft, pan fydd y sianel yn cynnwys tri phâr o gysylltwyr neu fwy, pan fyddwch chi'n rhedeg yn agos at y pellter mwyaf â chymorth y trosglwyddydd, neu pan fydd angen ymyl ychwanegol arnoch ar gyfer uwchraddio cyflymder yn y dyfodol. Os ydych chi'n ansicr a yw'ch cyllideb golled yn dynn, adiwch y golled cysylltydd disgwyliedig, colled sbleis, a gwanhad ffibr ar gyfer y sianel lawn a'i gymharu â sensitifrwydd derbyn lleiafswm y transceiver. Deall y gwahaniaeth rhwngcolled mewnosod a cholled dychwelydyn hanfodol yma.

Sut i Ddewis y Cebl LC Duplex Cywir ar gyfer Eich Rhwydwaith

Dylai dewis cebl da gyd-fynd â'r offer optegol a'r amgylchedd gosod ffisegol. Gweithiwch drwy'r penderfyniadau hyn mewn trefn.

Cam 1: Dewiswch Modd Sengl neu Ffibr Amlfodd

Nid yw modd sengl a ffibr amlfodd yn gyfnewidiol. Mae'r transceiver yn pennu pa fath o ffibr sydd ei angen arnoch chi.

Modd sengl OS2(siaced felen) yn cefnogi cyrhaeddiad hirach ac mae'n safonol ar gyfer cysylltiadau asgwrn cefn campws, telathrebu, a llawer o ryng-gysylltiadau canolfannau data cyflymder uchel. Dewiswch OS2 pan fydd y pellter cyswllt yn fwy na'r cyrhaeddiad amlfodd nodweddiadol neu pan fydd eich opteg yn pennu gweithrediad modd sengl. I gael rhagor o fanylion am safonau modd sengl, cyfeiriwch at yCanllaw cymharu OS1 ac OS2.

Amlfodd OM3 ac OM4(siaced ddŵr) yn gyffredin ar gyfer cysylltiadau byr-cyrraedd 10G, 25G, 40G, a 100G o fewn adeilad canolfan ddata. Mae OM4 yn cynnig lled band moddol uwch nag OM3, sy'n cyfateb i bellteroedd â chymorth ychydig yn hirach ar yr un gyfradd data. Gwiriwch yTerfynau pellter OM1-OM5cyn ymrwymo i ddyluniad amlfodd.

OM5 amlfodd(siaced werdd leim) wedi'i chynllunio ar gyfer cymwysiadau amlblecsio tonfeddi tonfedd fer (SWDM). Fe'i defnyddir mewn senarios penodol ac nid yw'n disodli OM3 neu OM4 yn gyffredinol.

Mae'rCanllaw cod lliw Cymdeithas Fiber Optic (FOA).yn darparu{0}}cyfeirnod safonol y diwydiant ar gyfer adnabod lliw siaced.

Cam 2: Dewiswch UPC neu APC Pwyleg

Daw cysylltwyr LC mewn dau fath o sglein wyneb diwedd, ac ni ddylid eu cymysgu.

LC UPC(cysylltydd glas) yn defnyddio wyneb wyneb cyswllt corfforol gwastad, ychydig yn grwm. Dyma'r dewis safonol ar gyfer Ethernet, canolfan ddata, a chysylltiadau rhwydwaith menter.

LC APC(cysylltydd gwyrdd) yn defnyddio wyneb onglog 8-gradd sy'n cyfeirio golau adlewyrchiedig i ffwrdd o'r craidd ffibr, gan arwain at adlewyrchiad cefn llawer is. Mae angen LC APC mewn rhai telathrebu, FTTx, troshaenu fideo RF, a systemau eraill sy'n sensitif i adlewyrchiad.

Peidiwch byth â pharu cysylltydd UPC â chysylltydd APC. Mae geometregau wyneb y pen yn anghydnaws yn ffisegol-ni all yr arwyneb APC ongl gysylltu'n iawn â'r arwyneb UPC gwastad. Mae eu gorfodi gyda'i gilydd yn achosi bwlch aer yn y rhyngwyneb ffibr, gan arwain at golled mewnosod uchel, adlewyrchiad cefn gormodol, a difrod parhaol posibl i'r ddau wyneb ferrule. I gael golwg ddyfnach ar fathau o gysylltwyr ac opsiynau sglein, gweler ycanllaw mathau cysylltydd ffibr optig.

Cam 3: Dewiswch y Sgôr Siaced

Mae graddfeydd siacedi cebl yn cael eu gyrru gan godau tân adeiladu ac yn amrywio yn ôl lleoliad gosod. Mae opsiynau cyffredin yn cynnwys PVC ar gyfer defnydd dan do cyffredinol lle caniateir hynny gan god lleol, OFNR (cyfradd riser) ar gyfer gofodau codi fertigol rhwng lloriau, OFNP (cyfradd lawn) ar gyfer mannau trin aer lle mae'r rheoliadau tân a mwg llymaf, a LSZH (mwg isel, sero-cyfradd) ar gyfer gofodau morol, gwenwynig neu halogen, lle mae systemau transit morol, gwenwynig yn peri pryder.

Gwiriwch ofynion siaced bob amser yn erbyn eich cod adeiladu lleol a'r llwybr gosod penodol. Gall defnyddio cebl â sgôr PVC mewn gofod llawn, er enghraifft, dorri rheoliadau diogelwch tân.

Cam 4: Dewiswch Diamedr Cebl a Phlygwch-Fibr Ansensitif

Mae diamedrau cebl clwt LC deublyg cyffredin yn cynnwys 1.6 mm, 2.0 mm, a 3.0 mm. Defnyddiwch gebl teneuach (1.6 mm neu 2.0 mm) ar gyfer raciau dwysedd uchel lle mae gofod yn brin. Defnyddiwch gebl mwy trwchus (3.0 mm) pan fydd yn haws ei drin ac mae amddiffyniad mecanyddol cryfach yn fwy na dwysedd.

Argymhellir yn gryf blygu{0}}ffibr ansensitif (fel ITU-T G.657 ar gyfer modd sengl) lle gallai llwybro ceblau tynn, hambyrddau cebl radiws bach, neu lwybrau cebl tagfeydd achosi straen plygu a fyddai'n cynyddu gwanhad mewn ffibr safonol.

Cam 5: Gwirio Cydweddoldeb Transceiver

Cyn archebu cebl, cadarnhewch y canlynol yn erbyn y daflen ddata transceiver: math cysylltydd (LC, SC, neu MPO / MTP), math ffibr (OS2, OM3, OM4, neu OM5), math sglein (UPC neu APC), tonfedd â chymorth a chyrhaeddiad uchaf, cyfradd data gofynnol, ac a yw'r modiwl yn gweithredu dwplecs neu simplex / BiDi. Gall cebl LC deublyg ffitio traws-dderbynnydd LC yn gorfforol, ond bydd y cyswllt yn methu os yw'r math o ffibr, cyrhaeddiad, neu bolaredd yn anghywir. I gael arweiniad ar ddewis rhwng modiwlau SFP modd sengl a modd amlfodd, cyfeiriwch at ymodd-modd SFP sengl yn erbyn cymhariaeth SFP amlfodd.

Cyfeirnod Dewis Cyflym

Polaredd LC Deublyg: Pam Mae Cyfeiriadedd Tx/Rx yn Bwysig

Mae gwallau polaredd yn achos cyffredin o fethiant cysylltiadau ffibr deublyg. Mewn cysylltiad deublyg â gwifrau'n gywir, rhaid i borthladd trosglwyddo Dyfais A gysylltu â phorthladd derbyn Dyfais B, ac i'r gwrthwyneb. Os yw Tx yn cysylltu â Tx ar y ddwy ochr, nid yw'r naill ddyfais na'r llall yn derbyn signal ac mae'r ddolen yn aros i lawr.

Yn y maes, mae gwall polaredd fel arfer yn edrych fel hyn: mae'r ddau drosglwyddydd yn dangos pŵer Tx arferol, ond mae un neu'r ddwy ochr yn nodi pŵer Rx sero neu isel iawn. Gall y porthladd switsh feicio rhwng cyflyrau i fyny ac i lawr, neu gall aros i lawr yn gyfan gwbl. Mae'r ddau fodiwl yn profi'n iawn yn unigol, ond mae'r cysylltiad rhyngddynt yn gwrthod sefydlu.

Datrys Problemau Polaredd

Os ydych chi'n amau ​​​​problem polaredd, gweithiwch trwy'r camau hyn: yn gyntaf, cadarnhewch fod y ddau drosglwyddydd yn gydnaws â'i gilydd ac â'r math o ffibr. Yn ail, gwiriwch fod y ddau ben yn defnyddio'r un math o sglein (UPC i UPC, neu APC i APC). Yn drydydd, archwiliwch wynebau diwedd y cysylltydd LC am halogiad. Yn bedwerydd, fflipiwch y pâr deublyg ar un pen-cyfnewidiwch y ffibrau Tx a Rx yn yr addasydd. Yn bumed, profwch gyda ffynhonnell golau a mesurydd pŵer optegol os yw'r mater yn parhau. Yn chweched, gwiriwch y statws porthladd switsh ac adroddwyd lefelau pŵer derbyn optegol.

Mae rhai ceblau uniboot LC yn cynnwys teclyn-mecanwaith gwrthdroi polaredd rhad ac am ddim sydd wedi'i ymgorffori yn amgaead y cysylltydd. Gall hyn fod yn gyfleus, ond dilynwch gyfarwyddiadau gwneuthurwr y cebl bob amser cyn ceisio gwrthdroi er mwyn osgoi niweidio'r cysylltydd.

Arferion Gorau Gosod a Chynnal a Chadw

Mae cysylltiadau LC Duplex yn ddibynadwy pan gânt eu gosod yn gywir. Fodd bynnag, gall camgymeriadau bach wrth osod neu gynnal a chadw greu gwallau ysbeidiol sy'n anodd eu diagnosio'n ddiweddarach.

Archwiliwch bob cysylltydd cyn i chi gysylltu

Mae halogiad ar wyneb y cysylltydd yn un o brif achosion problemau cyswllt ffibr. Yn ôlRhwydweithiau Llyngyr, dylai pob wyneb cysylltydd gael ei archwilio-a'i lanhau os oes angen-cyn paru, gan gynnwys-ceblau terfynu ffatri newydd. Gall llwch, olew o drin, a malurion microsgopig oll ddirywio ansawdd y signal neu achosi methiannau cyswllt ysbeidiol.

Defnyddiwch Offer Glanhau Ffibr Priodol

Glanhewch gysylltwyr LC gyda glanhawyr pinnau un clic wedi'u cynllunio ar gyfer y ffurwl 1.25 mm, lint- wipes rhydd gyda ffibr -hydoddydd glanhau gradd, neu ficrosgopau archwilio a chwilwyr fideo i wirio glendid. Peidiwch byth â chyffwrdd â'r wyneb ferrule â bysedd noeth. Osgoi dibynnu ar aer tun fel prif ddull glanhau-gall aer cywasgedig symud gronynnau ar draws y wyneb yn hytrach na'u tynnu.

Parchu Radiws Bend a Tensiwn Tynnu

Gall cebl ffibr ddioddef cynnydd gwanhau parhaol o blygu gormodol, tynnu, malu neu droelli. Dilynwch bob amser radiws tro lleiaf penodedig gwneuthurwr y cebl a'r tensiwn tynnu mwyaf. Mewn rheseli trwchus, defnyddiwch reolaeth cebl yn gywir-rheolwyr cebl llorweddol a fertigol, cysylltiadau bachyn a dolen yn lle clymau cebl, a storfa slac ddigonol. Mae rheoli cebl yn dda yn effeithio'n uniongyrchol ar ddibynadwyedd cyswllt, llif aer, cyflymder datrys problemau, a chynaladwyedd tymor hir. I gael golwg ehangach ar lwybro a gosod ceblau, gweler ycanllaw gosod cebl ffibr optig.

Colled Mewnosod Prawf ar Gysylltiadau Critigol

Ar gyfer dolenni lle mae perfformiad yn hollbwysig-megis rhyng-gysylltiadau cyflymder uchel neu sianeli â thrawsnewidiadau cysylltydd lluosog-defnyddiwch ffynhonnell golau wedi'i galibro a mesurydd pŵer optegol i wirio colled mewnosod yn erbyn cyllideb y ddolen. Ar gyfer rhediadau hirach, gall profion OTDR (Optical Time-Domain Reflectometer) nodi diffygion, digwyddiadau colled uchel, a thorri ffibr ar hyd y llwybr.

Ble mae Cysylltwyr Duplex LC yn cael eu Defnyddio?

Mae cysylltwyr LC Duplex yn ymddangos ar draws ystod eang o amgylcheddau rhwydwaith. Yncanolfannau data, maen nhw'n cysylltu gweinyddion â-switshis rac uchaf{0}} a switshis cyswllt i baneli clytiau mewn systemau ceblau strwythuredig. YnLAN menter, maent yn gweithredu fel cysylltiadau asgwrn cefn rhwng switshis dosbarthu a chraidd, yn aml yn rhedeg ffibr un modd OS2 ar draws codwyr adeiladau neu rhwng adeiladau ar gampws. Yncyfleusterau telathrebu, maent yn cysylltu transceivers optegol mewn ystafelloedd offer a swyddfeydd canolog. Ynrhwydweithiau ardal storio, maent yn darparu'r cysylltiadau optegol rhwng araeau storio, switshis SAN, ac addaswyr bysiau gwesteiwr.

Maent yn arbennig o werthfawr pan fo gofod yn gyfyngedig ac mae angen i lawer o gysylltiadau ffibr ffitio i'r un rac neu banel. Mae eu cydnawsedd â modiwlau SFP, SFP+, SFP28, a SFP56-sydd ymhlith y ffactorau ffurf traws-dderbynnydd a ddefnyddir yn fwyaf eang-yn sicrhau y bydd LC deublyg yn parhau i fod yn ddewis cysylltydd safonol hyd y gellir rhagweld. Am blymio'n ddyfnach i mewnManylebau cysylltydd LC gan gynnwys perfformiad colled ac adlewyrchiad, gweler y canllaw cysylltydd LC pwrpasol.

Camgymeriadau Cyffredin a'u Canlyniadau

Cymysgu Cysylltwyr UPC ac APC

Mae paru cysylltydd UPC glas gyda chysylltydd APC gwyrdd yn achosi bwlch aer yn y rhyngwyneb ffibr. Y canlyniad yw colled mewnosod uchel (yn aml sawl dB), adlewyrchiad cefn gormodol, a chrafu parhaol posibl o'r ddau wyneb ferrule. Parwch y math sglein bob amser ar bob pwynt cysylltu.

Yn dewis Amlfodd ar gyfer Dolen Pellter Hir -

Mae ffibr amlfodd yn gost-effeithiol ar gyfer dolenni cyrhaeddiad byr, ond mae ganddo derfynau pellter llym sy'n lleihau wrth i gyfraddau data gynyddu. Mae defnyddio OM3 neu OM4 y tu hwnt i'w bellter graddedig ar gyfer trosglwyddydd penodol yn arwain at ansefydlogrwydd cyswllt neu fethiant llwyr. Gwiriwch y fanyleb opteg yn gyntaf-os yw'r pellter yn fwy na'r gallu amlfodd, defnyddiwchffibr -modd sengl.

Anwybyddu Polaredd

Gall cebl LC deublyg edrych yn berffaith wedi'i osod ond yn dal i fethu os caiff Tx a Rx eu gwrthdroi. Bydd y cyswllt yn dangos pŵer trosglwyddo arferol ond sero yn derbyn pŵer ar un ochr neu'r ddwy ochr. Gwiriwch polaredd bob amser yn ystod y gosodiad cychwynnol.

Gan dybio Pob -Dolen Cyflymder Uchel Defnyddiwch Duplex LC

Er bod rhai modiwlau 100G a 400G yn defnyddio LC deublyg (fel 100G CWDM4 neu 400G DR4+), mae angen llawer o fodiwlau cyflym-cyraedd uchel-byrCeblau MPO/MTPar gyfer opteg gyfochrog. Peidiwch byth ag archebu ceblau yn seiliedig ar dybiaeth-Gwiriwch y daflen ddata modiwl traws-dderbynnydd ar gyfer y rhyngwyneb penodedig bob amser.

Sgipio Glanhau ac Archwilio

Gall llwch ac olew ar wyneb diwedd cysylltydd gynyddu colled mewnosod o 1 dB neu fwy ac achosi gwallau ysbeidiol sy'n anodd eu holrhain. Mae glanhau yn cymryd eiliadau; gall datrys problemau cysylltydd budr gymryd oriau. Archwiliwch cyn pob cysylltiad.

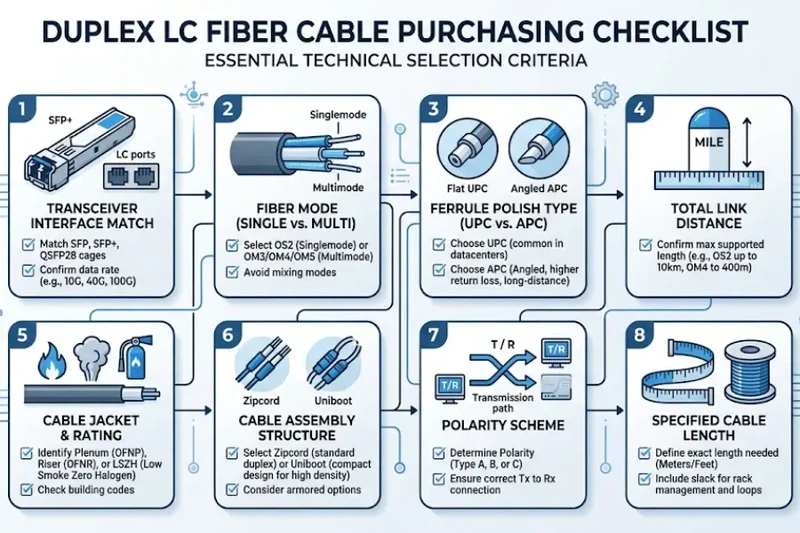

Cyn i Chi Brynu: Rhestr Wirio Cebl LC Duplex

Cyn gosod archeb, cadarnhewch yr eitemau hyn mewn trefn:

• Rhyngwyneb transceiver:Gwiriwch fod y modiwl yn nodi deublyg LC (nid SC, MPO, na simplex/BiDi).
• Modd ffibr:Cydweddu OS2, OM3, OM4, neu OM5 â'r gofyniad trosglwyddydd.
• Math Pwyleg:Cydweddwch UPC neu APC â'r trosglwyddydd a'r addaswyr panel clwt.
• Pellter cyswllt:Cadarnhewch fod y radd ffibr yn cefnogi'r cyrhaeddiad gofynnol ar y gyfradd data gweithredu.
• Sgôr siaced:Cydweddwch PVC, riser, plenum, neu LSZH i'r llwybr gosod a'r cod adeiladu lleol.
• Strwythur cebl:Dewiswch zipcord safonol, uniboot, armored, neu golled isel iawn yn seiliedig ar ddwysedd, amgylchedd, a chyllideb golled.
• Polaredd:Cadarnhewch fod cyfeiriadedd Tx/Rx yn cyfateb ar y ddau ben, yn enwedig mewn ceblau strwythuredig gyda phaneli clwt.
• Hyd cebl:Mesur y llwybr gwirioneddol gan gynnwys slac, diferion fertigol, a llwybro rheoli cebl-peidiwch ag amcangyfrif.

Cwestiynau Cyffredin

Beth yw'r gwahaniaeth rhwng LC simplex a LC deublyg?

Mae gan gebl LC simplex un ffibr ac un cysylltydd LC ar bob pen. Mae gan gebl LC deublyg ddau ffibr wedi'u paru ar gyfer trosglwyddo a derbyn. Duplex LC yw'r dewis safonol ar gyfer dau ddolen ffibr optegol sy'n defnyddio trosglwyddyddion math SFP. Defnyddir Simplex LC ar gyfer modiwlau BiDi neu gysylltiadau monitro un ffordd.

A yw deublyg LC modd sengl neu amlfodd?

Mae "Duplex LC" yn cyfeirio at y trefniant cysylltydd, nid y math o ffibr. Gallwch gael ceblau LC deublyg modd sengl OS2 neu geblau LC deublyg amlfodd OM3/OM4/OM5. Mae'r math o ffibr yn cael ei bennu gan y transceiver a'r gofynion cyswllt.

A allaf gysylltu LC UPC i LC APC?

Na. Mae gan UPC ac APC geometreg wyneb pen gwahanol-Mae UPC yn wastad (gyda chromlin fach) ac mae APC ar ongl 8 gradd. Mae eu cysylltu â'i gilydd yn creu bwlch aer sy'n achosi colled uchel, adlewyrchiad gormodol, ac yn peryglu difrod parhaol i fferru.

Pam nad yw fy nghysylltiad ffibr LC dwplecs yn gweithio?

Yr achosion mwyaf cyffredin yw polaredd gwrthdroi (Tx wedi'i gysylltu â Tx yn lle Rx), wynebau cysylltydd budr, math o ffibr heb ei gyfateb (cebl un modd gyda thrawsgludwr amlfodd neu i'r gwrthwyneb), trosglwyddyddion anghydnaws, llinyn clwt wedi'i ddifrodi, plygu cebl gormodol, neu ddiffyg cyfatebiaeth UPC/APC. Dechreuwch trwy wirio lefelau pŵer Rx ar y ddwy ochr-os yw pŵer Tx yn normal ond Rx yn sero, polaredd neu halogiad yw'r achos tebygol.

A yw uniboot LC yn well na LC dwplecs safonol?

Mae Uniboot LC yn well ar gyfer amgylcheddau dwysedd uchel lle mae swmp cebl a llif aer yn bwysig. Mae LC deublyg safonol yn haws i'w adnabod, ei drin a'i olrhain yn gyffredinol-clytio pwrpas lle nad yw dwysedd yn gyfyngiad. Mae'r dewis yn dibynnu ar eich dwysedd rac a'ch blaenoriaethau rheoli cebl.

A all LC deublyg gefnogi 100G neu 400G?

Mae rhai modiwlau traws-dderbynnydd 100G a 400G yn defnyddio LC deublyg-er enghraifft, 100G CWDM4 a rhai modiwlau 400G DR4+ penodol. Fodd bynnag, mae llawer o fodiwlau cyrhaeddiad byr cyflymder uchel yn defnyddio cysylltwyr MPO/MTP ar gyfer opteg gyfochrog. Gwiriwch daflen ddata'r modiwl bob amser i gadarnhau'r math o ryngwyneb cyn archebu cebl.

Casgliad

Mae cysylltydd LC deublyg yn rhyngwyneb cryno, dibynadwy, a gefnogir yn eang ar gyfer rhwydweithiau ffibr optig modern. Mae ei ffactor ffurf fach, dwy-ddyluniad ffibr, a chydnawsedd traws-dderbynnydd eang yn ei wneud yn ddewis ymarferol ar draws canolfannau data, rhwydweithiau menter, asgwrn cefn campws, a systemau ceblau strwythuredig.

I ddewis y cebl cywir, gweithiwch trwy'r dilyniant penderfyniad: cadarnhewch y rhyngwyneb transceiver, dewiswch y modd ffibr cywir a'r math o sglein, gwiriwch sgôr y siaced ar gyfer eich llwybr gosod, a dewiswch y strwythur cebl sy'n cyd-fynd â'ch dwysedd a'ch gofynion amgylcheddol. Ar gyfer raciau-dwysedd uchel, ystyriwch uniboot LC. Ar gyfer cyllidebau colled tynn, ystyriwch LC colled isel iawn. Ar gyfer amgylcheddau sy'n gofyn llawer yn gorfforol, ystyriwch LC arfog.
